六方钙钛矿氧化物具有独特的晶体结构和丰富的磁、电性质，是关联电子体系和新型磁性材料研究的重要方向。特别是在由面共享过渡金属氧八面体形成的团簇结构中，局域电子关联、离子价态以及氧空位之间的耦合，可能产生不同于传统单离子磁性的复杂磁行为。

近期，研究团队在《JACS》发表研究成果 Mixed Nd⁴⁺/³⁺ and Cluster Magnetism in Hexagonal Perovskite 12R-Ba₄NdMn₃O₁₂−γ，围绕新型 12R 六方钙钛矿 Ba₄NdMn₃O₁₂−γ（12R-BNM） 的晶体结构、Nd 混合价态、氧空位及团簇磁性展开系统研究。

研究结合扫描电子显微镜及能谱分析、同步辐射 X 射线衍射、中子衍射、X 射线吸收光谱、磁学测试及理论计算等多种手段，从微观形貌、晶体结构到电子态和磁结构进行了多尺度解析。

01/

特殊三聚体结构孕育复杂磁性

12R-BNM 具有典型的 12R 六方钙钛矿结构，其中面共享的 MnO₆ 八面体形成特殊的 Mn₃O₁₂ 三聚体（trimer）。这种结构改变了 Mn 离子之间的磁交换路径，使磁矩之间产生较强的局域关联，为团簇磁性的形成提供了结构基础。

与此同时，研究发现该材料并非简单的理想化学计量体系。Nd 表现出复杂的 Nd⁴⁺/Nd³⁺ 混合价态，并伴随一定程度的氧缺位。因此，材料被表示为  Ba₄NdMn₃O₁₂−γ。

中子衍射 Rietveld 精修进一步支持材料中存在氧空位。作者指出，氧空位含量的具体数值仍存在一定精修不确定性，但其存在对于理解材料中的局域电荷补偿、电子结构以及磁相互作用具有重要意义。

02/

Phenom XL 扫描电镜揭示材料微观形貌差异

在材料微观结构表征中，研究人员采用 Phenom XL 大仓室智能化扫描电镜进行 SEM 观察。

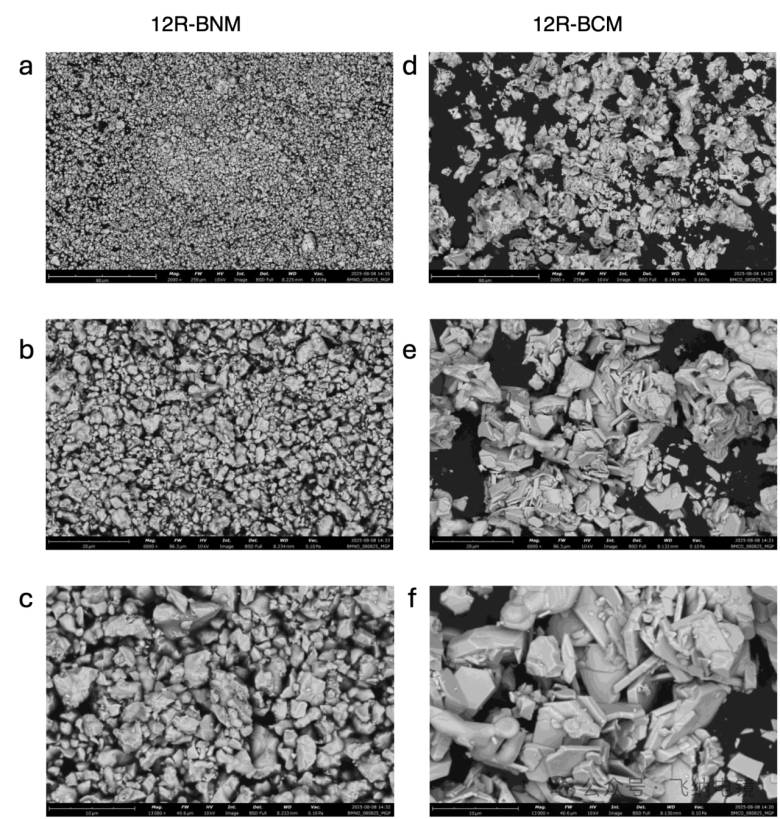

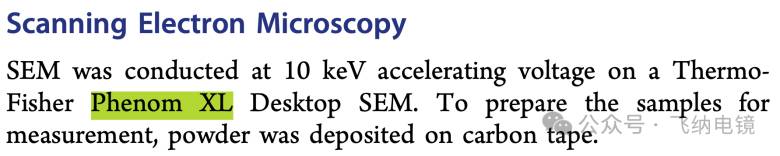

粉末样品直接分散于碳胶带表面，并在 10 kV 加速电压下进行成像。研究人员分别在 2000×、6000× 和 13000× 倍率下，对 12R-BNM 与 Ce 基参照材料 12R-BCM 进行了形貌对比。

SEM 结果显示，12R-BNM 的平均颗粒尺寸明显小于 12R-BCM。不过作者指出，这一颗粒尺寸差异尚不足以引起明显的 Scherrer 衍射峰展宽，因此认为颗粒尺寸并不是影响本文其他主要实验结果的关键因素。

这一结果也体现了 SEM 在复杂材料研究中的重要作用：不仅能够直观观察颗粒形貌，还可以帮助研究人员判断宏观性能或结构差异是否受到颗粒尺度效应的影响。

03/

SEM / EDS 联合分析验证元素分布均一性

在形貌观察基础上，研究人员进一步利用 Phenom XL 开展 EDS 分析，加速电压设置为 15 kV。

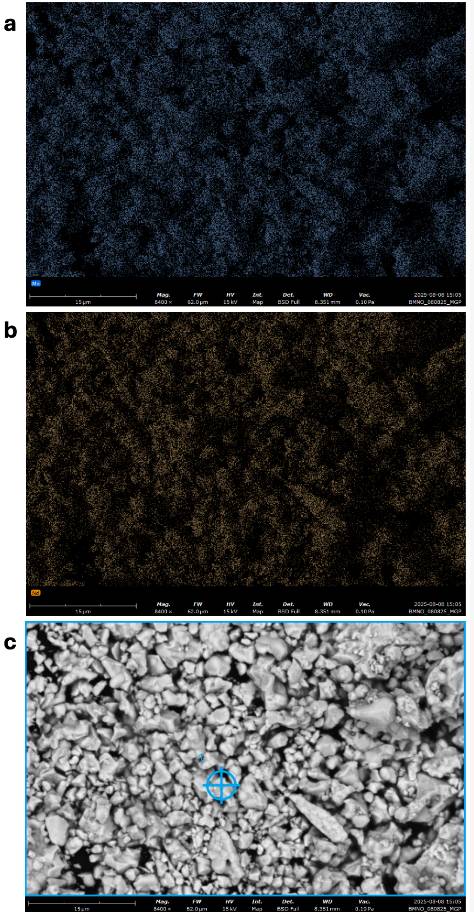

论文展示了对应 SEM 区域内 Mn 和 Nd 的 EDS 元素分布图，通过形貌与元素信息关联，为材料微米尺度的组成与空间分布分析提供依据。

值得注意的是，在本文完整的表征体系中，不同技术承担着不同角色：SEM/EDS 用于观察颗粒形貌与元素空间分布，XAS 用于研究元素价态，同步辐射 XRD 和中子衍射用于解析晶体结构、氧空位及磁结构。

多种技术相互补充，最终建立起从微观形貌—晶体结构—电子态—磁性的多尺度研究链条。

04/

从微观形貌到磁结构多维表征深入材料本质

对于 12R-Ba₄NdMn₃O₁₂−γ 这样的复杂功能材料，材料性能往往受到晶体结构、缺陷、电子态和微观形貌等多重因素共同影响。

本研究中，Phenom XL 大仓室智能化扫描电镜通过快速 SEM 成像与 EDS 分析，为材料颗粒尺度差异及元素空间分布提供直接的微观表征依据，并与同步辐射、中子衍射和 XAS 等技术形成互补。

这种从形貌、成分到晶体与电子结构的多尺度表征思路，也为钙钛矿、磁性氧化物、功能陶瓷及其他先进材料的结构—性能关系研究提供了重要参考。

相关产品
