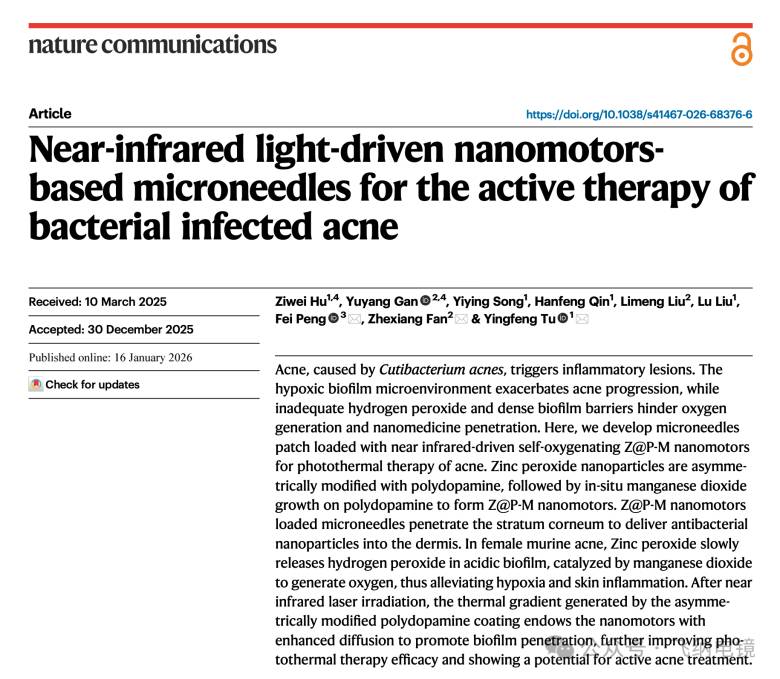

痤疮的发生与 Cutibacterium acnes 的异常增殖密切相关，而其形成的生物膜结构与局部缺氧环境，使传统抗生素治疗面临渗透困难与疗效不足的问题。近期发表于 Nature Communications 的研究，提出了一种结合纳米马达与微针递送的创新治疗体系，通过“主动运动+光热+供氧”的协同机制，实现对痤疮的高效干预。在这一复杂体系的构建与验证过程中，扫描电镜（SEM）贯穿结构设计、材料分布与抗菌机理分析，成为支撑研究结论的重要技术手段。

PART .1

纳米马达微针体系构建：从结构设计到功能集成

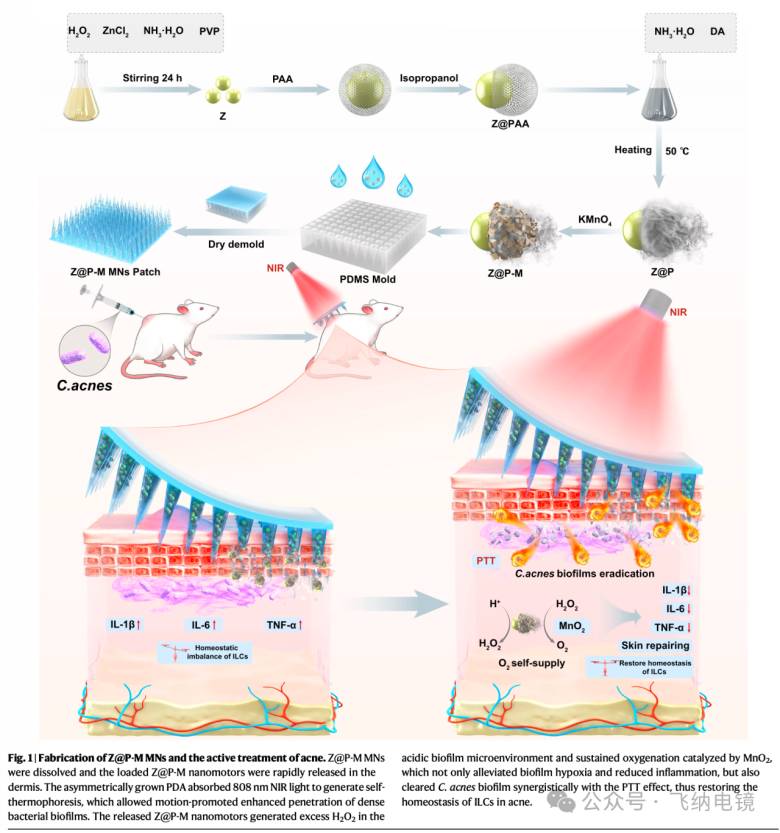

该研究首先构建了具有 Janus 结构的 Z@P-M 纳米马达，并将其负载于透明质酸微针阵列中，实现经皮递送。ZnO₂ 在酸性生物膜环境中持续释放 H₂O₂，MnO₂ 进一步催化生成氧气，从而缓解感染区域缺氧；聚多巴胺（PDA）则在 808 nm 近红外光照射下产生光热效应。同时，由于材料具有非对称结构，在光照下形成温度梯度，从而驱动纳米颗粒产生热泳运动，实现主动扩散与生物膜穿透。

该图系统展示了“微针递送—纳米马达释放—主动运动—协同治疗”的全过程。相比传统纳米药物依赖扩散进入组织，该体系通过运动能力显著提升穿透效率，并在治疗机制上实现了多功能协同，包括杀菌、供氧与抗炎等作用 。这一设计体现了典型的“结构决定功能”材料理念。

PART .2

微针阵列结构表征：SEM 验证递送能力

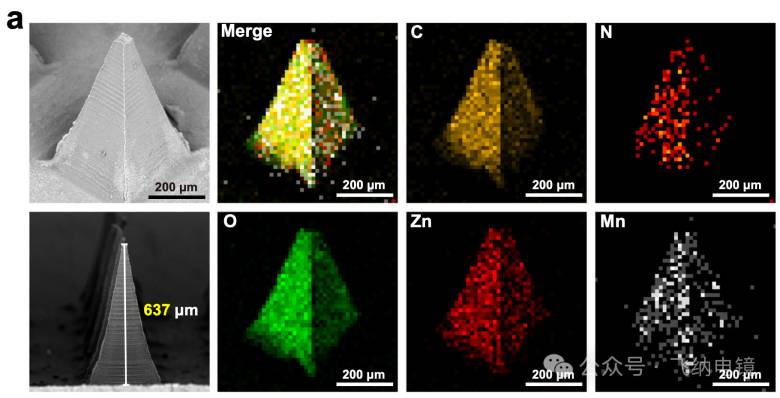

在微针设计中，结构参数直接决定其穿透能力与使用安全性。通过扫描电镜观察可以清晰获得微针阵列的整体形貌及尺寸信息。结果显示，微针阵列呈规则排布，单针高度约 637 μm，显著高于表皮厚度（约100 μm），能够有效刺入皮肤并实现药物递送；针尖直径约 28 μm，在保证穿透效率的同时降低组织损伤风险。

SEM 图像不仅验证了微针结构的均一性与完整性，也为其力学性能提供了间接支撑。均匀排列与完整结构说明微针在制备过程中具有良好的重复性，这对于后续临床应用具有重要意义。

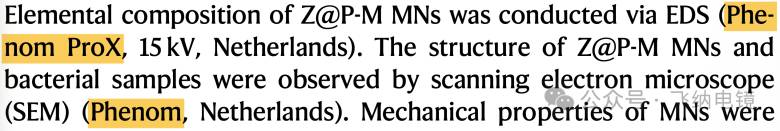

在微针结构确认后，研究进一步利用能谱分析（EDS）对材料组成进行表征。结果显示，C、N、O、Zn 与 Mn 等元素在微针中分布均匀，表明Z@P-M 纳米马达成功且均一地负载于透明质酸基体中。

对于“结构+成分”同步分析需求，Phenom ProX 电镜能谱一体化设计能够在同一平台完成形貌与元素分析，大幅提升表征效率。

PART .3

生物膜穿透与抗菌机制：SEM直观揭示作用效果

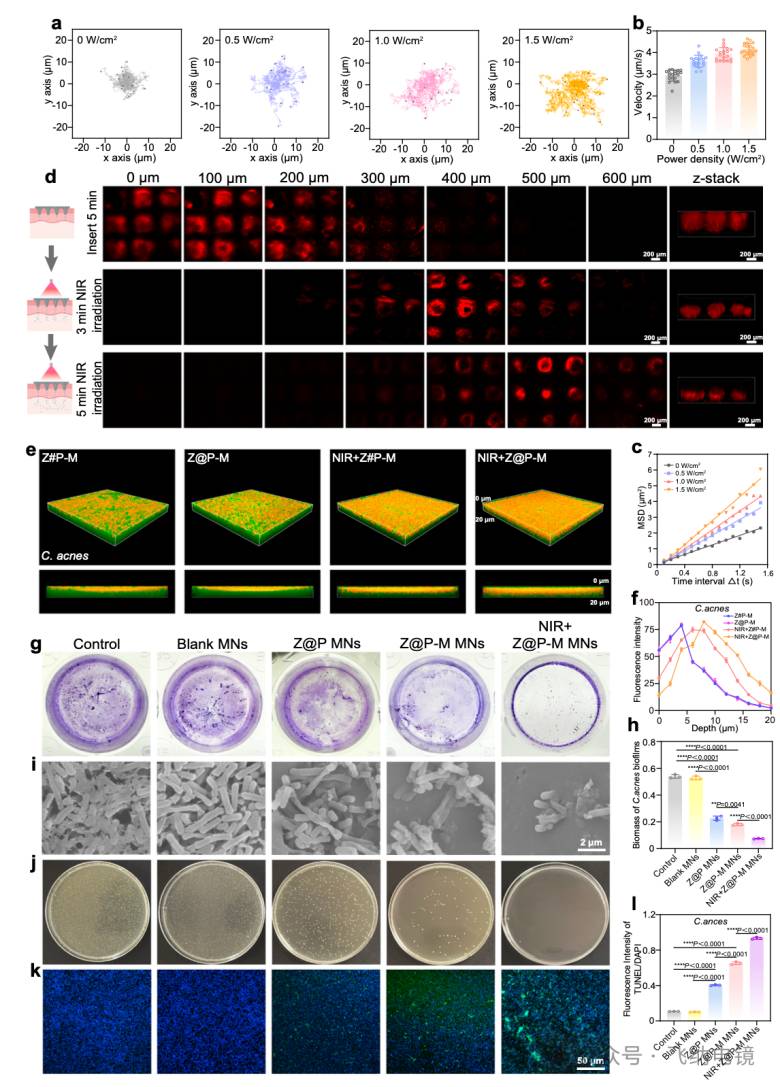

该研究进一步通过体外实验验证纳米马达的运动能力及其对生物膜的穿透效果。在近红外光驱动下，纳米马达运动速度显著提升，其在生物膜中的穿透深度明显增加。

更为关键的是，通过扫描电镜对细菌形貌进行观察，可以直观评估抗菌效果。结果显示，在 Z@P-M 与近红外光协同作用下，细菌细胞壁发生破裂，结构塌陷，生物膜整体被破坏。

相比对照组，处理后的细菌呈现明显结构损伤，包括表面粗糙化、塌陷甚至解体。这一结果从形貌层面直接证明了材料的抗菌机制，即通过光热效应与主动运动共同破坏生物膜结构 。

这一环节是扫描电镜在生物材料研究中的典型应用场景。通过直观图像对比，不仅能够验证材料效果，还能为机理分析提供关键证据。

PART .4

多尺度表征价值：台式扫描电镜的关键角色

值得注意的是，该研究涉及从微米级微针结构到纳米级材料设计，再到细菌尺度的生物膜作用，是一个典型的多尺度研究体系。在这一过程中，扫描电镜承担了连接不同尺度的重要角色：既用于微针结构的宏观形貌分析，也用于生物膜破坏的微观观察，并与 TEM 等高分辨手段形成互补。这种“多尺度贯通”的能力，使 SEM 成为材料科学与生物医学交叉研究中的核心表征工具。

总体来看，这项研究不仅在痤疮治疗策略上实现了从“被动扩散”到“主动治疗”的突破，也充分展示了扫描电镜在新型纳米药物系统开发中的关键价值。以 Phenom ProX 为代表的台式扫描电镜，凭借快速成像、操作简便以及 SEM-EDS 一体化分析能力，能够在微针结构优化、纳米材料分布分析以及抗菌机理研究中提供高效支持。

在生物医用材料、药物递送系统以及抗菌功能材料等领域，类似的研究正不断涌现。如何在复杂体系中快速获得可靠的结构与成分信息，成为推动科研与产业化的重要环节。台式扫描电镜正在从传统“观察工具”，逐步转变为连接材料设计与功能验证的关键平台。
